SFVA-1YW

耐环境性(耐油性)的防水型(相当于IPX8)。

【主要参数】
●额定:【標準定格】AC250V 3A [微小额定(最小)]DC6V 5mA DC12V 2mA DC24V 1mA
●触点结构:1c
●动作:自复位
●绝缘橡胶软线:VCTF 3芯×0.75mm2×2m(黑)耐油性
●动作力:29.4N
●内置开关:防水型V形微动开关 IP67
●重量:600g
●保护结构:相当于IPX8
●保护外套:SCL-S SCH-S
●适用标准:IEC60601(仅限脚踏开关相关部分)JIS C8201-5-1及JIS C0920
※关于保护外套的详细情况请参照可选配件。

【构成材料】
●本体/保护套:铝合金压铸
●回位弹簧:SUS(不锈钢)
●传动轴:SUS(不锈钢)
●颜色/漆色:烤漆 黄色(颜色编号:相当于2.5Y8/14*)

*参照(社)日本涂料工业会发行的R版涂料用标准色卡

【通用参数】
●绝缘电阻:5MΩ以上(导电部分—外廓部分之间 用DC500V绝缘电阻计)
●耐电压:AC1500V/min(导电部分—外廓部分之间​)
●使用环境周围温度:-5~40℃(海拔2000mm以下)但是,无结露
●使用环境周围湿度:85%RH
●静荷重强度:约1960N/min(IEC60601-1基准:1350N/min以上)
●电缆拉伸力:约88.2N/15sec
●对振动性:10~55Hz 双振幅1.5mm
●耐冲击性:98m/s2 上下、左右、前后、3轴​ 3次
●机械寿命:100万次以上
●电气寿命:10万次以上

外形图

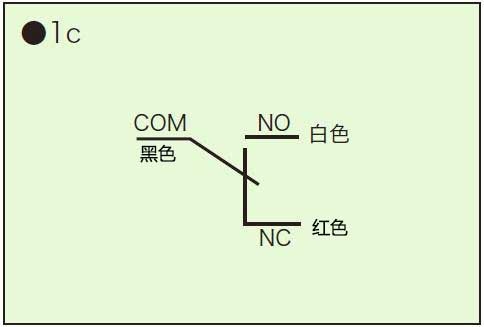

配线图
