SFMP-2

SFMP-1的2回路连接设计。

【主要参数】
●额定:DC30V 3A
●触点结构:2c
●动作:自复位
●绝缘橡胶软线:VCTF 6芯×0.75mm2×1m
●动作力:32.3N
●内置开关:Z形微动开关
●重量:970g
●保护结构:IP50

【构成材料】
●本体/保护套:铝合金压铸
●回位弹簧:SWP(钢琴线)
●传动轴:SS400(钢材)
●密封螺帽:聚醛树脂
●颜色/漆色:金属色 相当于R25-635*

*参照(社)日本涂料工业会发行的R版涂料用标准色卡

【通用参数】
●绝缘电阻:DC500V 100MΩ以上
●耐电压:AC1500V/min
●使用环境周围温度:-5~40℃
●使用环境周围湿度:85%RH以下

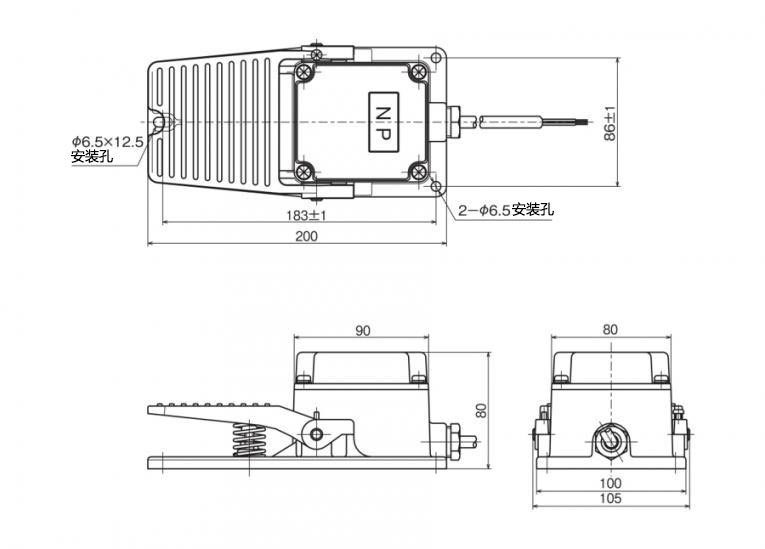

外形图

外形尺寸与SFMP系列相同。

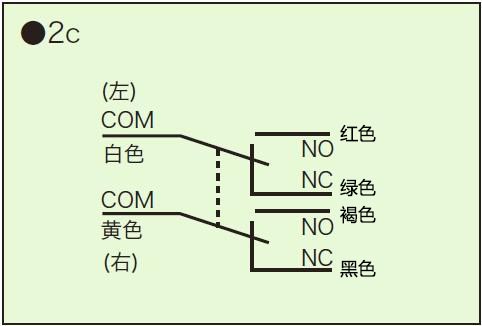

配线图
