SA-56

额定吸引力:117.6N 额定冲程:40mm



两用型


【主要参数】
●额定周波值:50/60㎐共用(3根引导)
●耐磨次数:20万回(JIS C4554 按照耐磨试验标准)
●绝缘种类:相当于B种绝缘
●绝缘电阻:DC500V 50MΩ以上
●耐电压:AC1500V 1分钟
●线圈温度上升:85℃以下
●可动铁芯重量:1480g
●总重量:5160g

【主要构成材料】
●通电时间:连续额定
●可動鉄心:冷压延硅钢板
●固定・可动侧板:冷压延钢板
●插棒导轨:黄铜・尼龙树脂成型品
●线圈绝缘:树脂铸型加工
●线圈:聚酯铜线
●引导线:耐热乙烯电线(UL-1015)
●表面处理:黑色电涂层
●引导线颜色:110V(绿)/220V(黑)/50Hz(黄)/60Hz(灰)
●阻挡橡胶:NBR(黑)

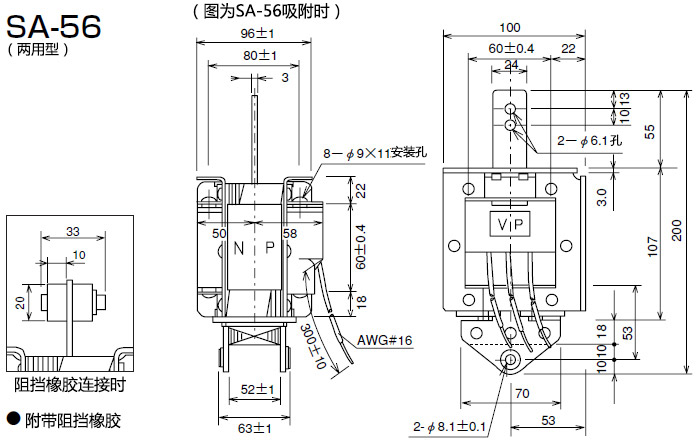

外形图

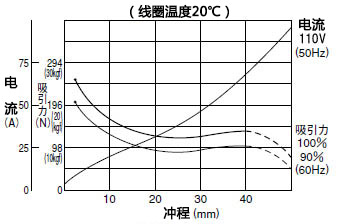

吸引力特性・电流特性

​电流值

配线图
