国际电业

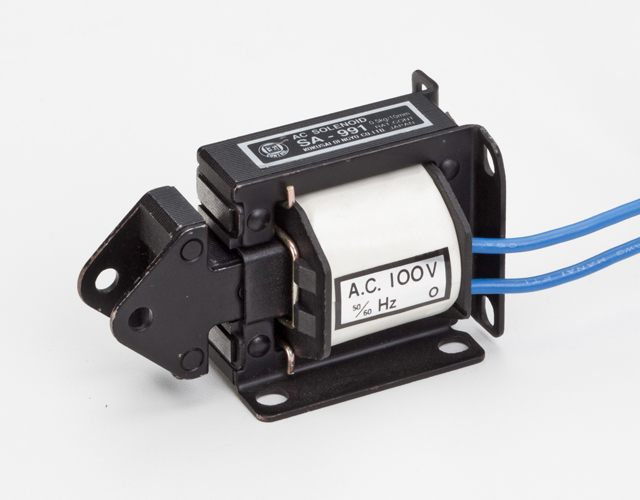

SA-992、SA-991

额定吸引力:4.9N 额定冲程:10mm



两用型 牵引型

【主要参数】
●额定周波值:50/60㎐共用(2根引导)
●耐磨次数:75万回(JIS C4554 按照耐磨试验标准)
●绝缘种类:相当于B种绝缘
●绝缘电阻:DC500V 50MΩ以上
●耐电压:AC1500V 1分钟
●线圈温度上升:85℃以下
●可动铁芯重量:(SA-992)65g、(SA-991)60g
●总重量:(SA-992)205g、(SA-991)195g

【主要构成材料】
●通电时间:连续额定
●可動鉄心:冷压延硅钢板
●固定・可动侧板:冷压延钢板
●插棒导轨:与线圈轴一体化的尼龙树脂
●线圈绝缘:含环氧聚酯绝缘胶带处理(白色)
●线圈:聚酯铜线
●引导线:耐热乙烯电线(UL-1015)
●表面处理:黑色电涂层
●引导线颜色:110V(蓝-褐)/220V(红-褐)
●阻挡橡胶:NBR(黑)

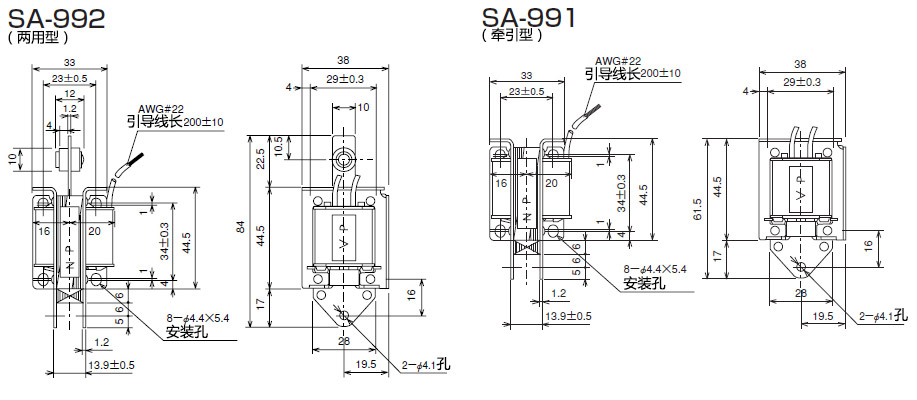

外形图

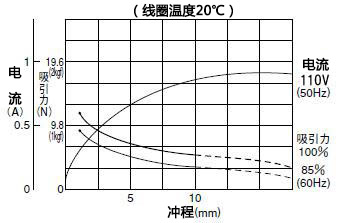

吸引力特性・电流特性

​电流值

配线图
